¿Cuál es el punto despring washers
Las arandelas de resorte tienen una huella pequeña y se valoran en máquinas pequeñas donde un muelle helicoidal no sería adecuado.Spring washers también puede desviarse en un medio lineal, progresivo o regresivo y estos dispositivos muestran una desviación simétrica alrededor del eje de la lavadora. Las arandelas elásticas se pueden apilar para crear conjuntos de resortes o series donde la deflexión y la capacidad de carga pueden variar sin afectar materialmente las fuerzas involucradas.
Desviando bajo una carga, una arandela de resorte se parece mucho a un resorte de compresión. Las arandelas elásticas más gruesas y más altas pueden soportar más carga. Cuando se encuentra bajo tensión, las irregularidades elevadas del resorte de disco se aplanan en un grado predeterminado. Las arandelas de resorte están bajo carga estática o dinámica. En una aplicación de carga estática, la función básica de la lavadora es retener la carga y la capacidad de carga elástica del material de la lavadora puede excederse. Para una carga dinámica, la lavadora funciona como un resorte flexible y no se debe exceder el límite de rendimiento o se producirá una desfiguración permanente.
Spring washers sufren una deformación elástica que es reversible y está determinada por el material de construcción. Si la lavadora está sobrecargada o cerca del final de su ciclo de vida, experimentará deformación plástica donde parte de su deflexión es irreversible; este es el primer signo de fatiga de lavadora.

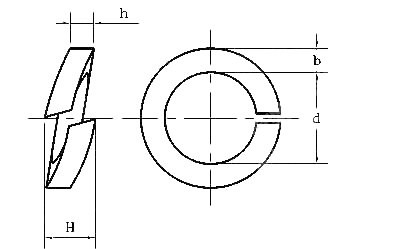

Dimensiones de las arandelas elásticas
métrico | re | h | segundo | |
min | máximo | |||
# 2 | 0.088 | 0.094 | 0.02 | 0.035 |
# 3 | 0.101 | 0.107 | 0.025 | 0.04 |
# 4 | 0.114 | 0.12 | 0.025 | 0.04 |
# 5 | 0.127 | 0.133 | 0.031 | 0.047 |
# 6 | 0.141 | 0.148 | 0.031 | 0.047 |
# 8 | 0.167 | 0.174 | 0.04 | 0.055 |
# 10 | 0.193 | 0.2 | 0.047 | 0.062 |
# 12 | 0.22 | 0.227 | 0.056 | 0.07 |
1/4 | 0.252 | 0.26 | 0.062 | 0.109 |
5/16 | 0.314 | 0.322 | 0.078 | 0.125 |
3/8 | 0.377 | 0.385 | 0.094 | 0.141 |
7/16 | 0.44 | 0.45 | 0.109 | 0.156 |
1/2 | 0.502 | 0.512 | 0.125 | 0.171 |
9/16 | 0.564 | 0.574 | 0.141 | 0.188 |
5/8 | 0.628 | 0.641 | 0.156 | 0.203 |
11/16 | 0.691 | 0.704 | 0.172 | 0.219 |
3/4 | 0.753 | 0.766 | 0.188 | 0.234 |
13/16 | 0.816 | 0.832 | 0.203 | 0.25 |
7/8 | 0.878 | 0.894 | 0.219 | 0.266 |
15/16 | 0.941 | 0.958 | 0.234 | 0.281 |
1 | 1.003 | 1.024 | 0.25 | 0.297 |
1-1 / 16 | 1.066 | 1.087 | 0.266 | 0.312 |
1-1 / 8 | 1.129 | 1.153 | 0.281 | 0.328 |
1-3 / 16 | 1.192 | 1.217 | 0.297 | 0.344 |
1-1 / 4 | 1.254 | 1.28 | 0.312 | 0.359 |
1-5 / 16 | 1.317 | 1.344 | 0.328 | 0.375 |
1-3 / 8 | 1.379 | 1.408 | 0.344 | 0.391 |
1-7 / 16 | 1.442 | 1.472 | 0.359 | 0.406 |
1-1 / 2 | 1.504 | 1.534 | 0.375 | 0.422 |
1-5 / 8 | 1.633 | 1.663 | 0.389 | 0.424 |
1-3 / 4 | 1.758 | 1.789 | 0.0422 | 0.424 |
1-7 / 8 | 1.883 | 1.914 | 0.422 | 0.427 |
2 | 2.008 | 2.039 | 0.44 | 0.442 |
2-1 / 4 | 2.262 | 0.293 | 0.44 | 0.442 |
2-1 / 2 | 2.512 | 2.543 | 0.458 | 0.491 |
2-3 / 4 | 2.762 | 2.793 | 0.458 | 0.491 |
3 | 3.012 | 3.043 |
