A4 acero inoxidable DIN3570 Redondeos U Bolts

Estado de Disponibilidad:
Cantidad:
  • DIN3570

  • GOSHEN

Acero inoxidable DIN3570 Redondeos u pernos

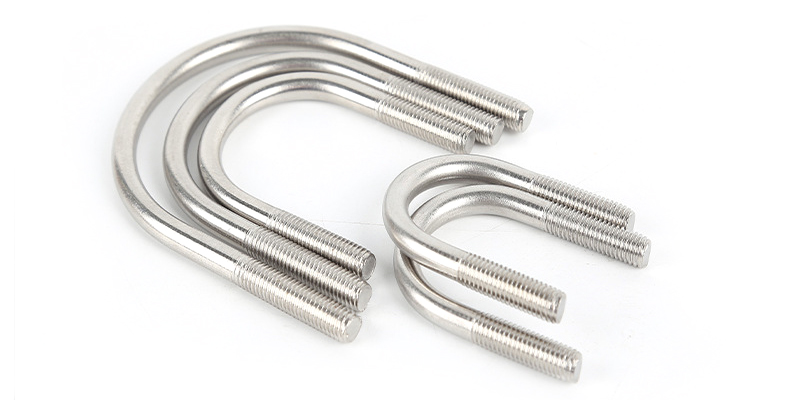

未 标题 -4

nombre del producto

A4 acero inoxidable DIN3570 Redondeos U Bolts

Material

Acero inoxidable 304/316/316L

OEM/Custom

Calificación A193 B8, B8M
Longitud 10 mm-600 mm

Característica

1. resistente a la corrosión

2. Ciclo de vida excelente

3.

4. Funcionamiento de alto rendimiento

Estándar

DIN3570, IFI-136

Material disponible

Acero inoxidable

Aleación de titanio y titanio

Aluminio

Embalaje

Caja +cartón +paleta o según el requisito del cliente



Especificación

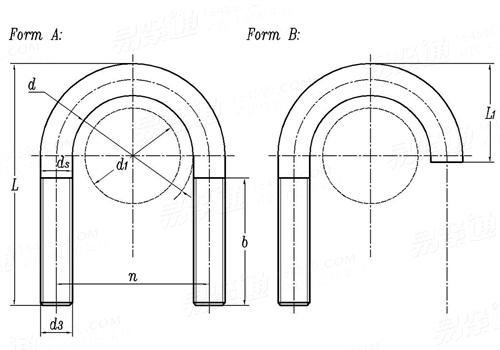

DIN3570 U Bolts Dibujo


Diámetro nominal D 30 38 46 52 64 82 94 120 148
D1
25 ~ 26.9 30 ~ 33.7 38 ~ 42.4 44.5 ~ 48.3 57 ~ 60.3 76.1 88.9 108 ~ 114.3 133 ~ 139.7
D1 Tamaño de tubería aplicable YO ASI 20 25 32 40 50 65 80 100 125
D1 BSW 3/4 " 1 " 1 1/4 " 1 1/2 " 2 " 2 1/2 " 3 " 4 " -
b  ①
40 40 50 50 50 50 50 60 60
ds
10 10 10 10 12 12 12 16 16
D3
M10 M10 M10 M10 M12 M12 M12 M16 M16
L  ①
70 76 86 92 109 125 138 - -
L1
28 31 37 40 49 57 66 171 191
n
40 48 56 62 76 94 106 136 164

Material


304 composición química (%)
Calificación C≤ Mn≤ Si≤ S≤ P≤ Cr NI N≤

0.08 2 0.75 0.03 0.045 18.0-20.0 8.0-10.5 0.1
304 Propiedad mecánica
σb≥ σ0.2≥ Δ5 (%) ≥ Dureza (HB) (KGF/MM2)]
520 (MPA) 205 (MPA) 40% ≤187 hrb≤90 hv ≤200
316 composición química (%)
Calificación C≤ Mn≤ Si≤ S≤ P≤ Cr NI Cu mes N

0.017 0.98 0.25 0.0016 0.0414 16.23 10.08 0.32 2.06 0.037
316 Propiedad mecánica
σb≥ σ0.2≥ Δ5 (%) ≥ Dureza (HB) (KGF/MM2)]
520 (MPA) 205 (MPA) 40% ≤187 hrb≤90 hv ≤200
410 Composición química (%)
Calificación C≤ Si≤ Mn≤ P≤ S≤ Cr

0.15 1.00 1.00 0.035 0.030 11.50 ~ 13.50
410 Propiedad mecánica
σb≥ σ0.2≥ Δ5 (%) ≥ Hb≤
hrb≤ hv≤
440 (MPA) 205 (MPA) 20% 183 88 200


DIN3570 U BOLT

公称 直径 30 38 46 52 64 82 94 120 148
d








d1 D1
25 ~ 26.9 30 ~ 33.7 38 ~ 42.4 44.5 ~ 48.3 57 ~ 60.3 76.1 88.9 108 ~ 114.3 133 ~ 139.7
公称 公制 20 25 32 40 50 65 80 100 125
英 制 3 月 4 日 1 1  1/4 1  1/2 2 2  1/2 3 4 -
b
40 40 50 50 50 50 50 60 60
ds
10 10 10 10 12 12 12 16 16
d3
M10 M10 M10 M10 M12 M12 M12 M16 M16
L
70 76 86 92 109 125 138 - -
L1
28 31 37 40 49 57 66 171 191
千件 重 kg A 型
9.4 10.5 12 12.9 22.2 25.9 28.8 64 72.7
B 型
6.8 7.7 9 9.7 16.8 19.8 22.4 - -
公称 直径 176 202 228 282 332 378 428 530
d








d1 D1
159 ~ 168.3 (191) ~ 193.7 216 ~ 219.1 267 ~ 273 318 ~ 323.9 355.6 ~ 368 406.4 ~ 419 508 ~ 521
公称 公制 150 -175 200 250 300 350 400 500
英 制 - - - - - - - -
b
60 60 70 70 70 70 70 70
ds
16 16 20 20 20 24 24 24
d3
M16 M16 M20 M20 M20 M24 M24 M24
L
- - - - - - - -
L1
217 249 283 334 385 435 487 589
千件 重 kg A 型
83.4 95.8 169.8 202.8 235 382 429 522
B 型
- - - - - - - -
