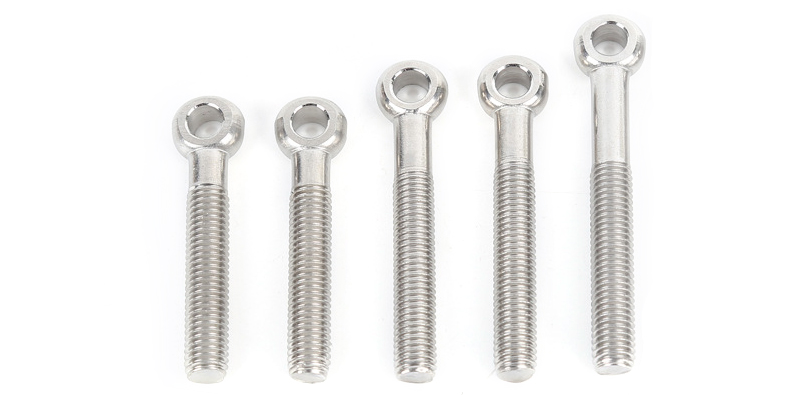

Acero inoxidable 304 316 DIN444 Perno de ojos de rosca completa
Tamaño: M5-M39
Material: 304 316
OEM: aceptable
Muestra: se puede enviar una muestra gratuita para la prueba
Detalles del empaque: caja de cartón+ caja de artesanía
Puerto: Shanghai Ningbo

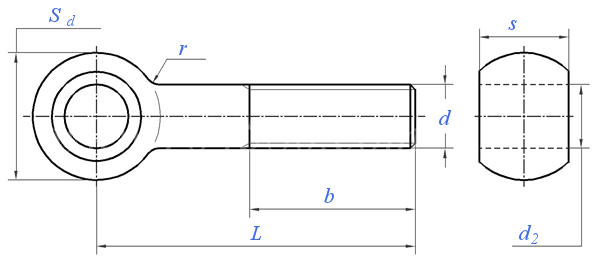

Especificación
| Especificación de hilo | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | (M27) |
| d |
|
|
|
|
|
|
|
|
|
| P | Tornillo |
| 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3 |
| b | L≤25 |
| 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 60 |
| 125 ＜ L≤200 |
| - | - | 28 | 32 | 36 | 44 | 52 | 60 | 66 |
| L ＞ 200 |
| - | - | - | - | 49 | 57 | 65 | 73 | 79 |
| D2 | Min = nominal |
| 5 | 6 | 8 | 10 | 12 | 16 | 18 | 22 | 24 ② |
| Máximo |
| 5.03 | 6.03 | 8.036 | 10.036 | 12.043 | 16.043 | 18.043 | 22.052 | 24.052 |
| Dakota del Sur | Máximo |
| 12 | 14 | 18 | 20 | 25 | 32 | 40 | 45 | 50 |
| Escribe un | Mínimo | 10.9 | 12.9 | 16.9 | 18.7 | 23.7 | 30.4 | 38.4 | 43.4 | 48.4 |
| Tipos B y C | Mínimo | 11.57 | 13.57 | 17.57 | 19.48 | 24.48 | 31.38 | 39.38 | 44.38 | 49.38 |
| r | Nominal |
| 2.5 | 4 | 4 | 4 | 6 | 6 | 6 | 10 | 10 |
| Máximo |
| 3.75 | 6 | 6 | 6 | 9 | 9 | 9 | 15 | 15 |
| Mínimo |
| 1.875 | 3 | 3 | 3 | 4.5 | 4.5 | 4.5 | 7.5 | 7.5 |
| s | Escribe un | Máximo | 8 | 9 | 11 | 14 | 17 | 19 | 24 | 28 | 30 |
| Mínimo | 7.52 | 8.52 | 10.3 | 13.3 | 16.3 | 18.16 | 23.16 | 27.16 | 29.16 |
| Tipos B y C | Máximo | 6 | 7 | 9 | 12 | 14 | 17 | 22 | 25 | 27 |
| Mínimo | 5.88 | 6.85 | 8.85 | 11.82 | 13.82 | 16.82 | 21.79 | 24.79 | 26.79 |
| Especificación de hilo | (M27) | M30 | M30 | (M33) | M36 | M36 | (M39) | (M39) |
| d |
|
|
|
|
|
|
|
|
| P | Tornillo |
| 3 | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 | 4 |
| b | L≤25 |
| 60 | 66 | 66 | - | - | - | - | - |
| 125 ＜ L≤200 |
| 66 | 72 | 72 | 78 | 84 | 84 | 90 | 90 |
| L ＞ 200 |
| 79 | 85 | 85 | 91 | 97 | 97 | 103 | 103 |
| D2 | Min = nominal |
| 25 | 27 ② | 28 | 30 | 32 | 33 ② | 35 | 36 ② |
| Máximo |
| 25.052 | 27.052 | 28.052 | 30.052 | 32.062 | 33.062 | 35.062 | 36.062 |
| Dakota del Sur | Máximo |
| 50 | 55 | 55 | 60 | 65 | 65 | 70 | 70 |
| Escribe un | Mínimo | 48.4 | 53.1 | 53.1 | 58.1 | 63.1 | 63.1 | 68.1 | 68.1 |
| Mínimo | 49.38 | 54.26 | 54.26 | 59.26 | 64.26 | 64.26 | 69.26 | 69.26 |
| r | Nominal |
| 10 | 10 | 10 | 16 | 16 | 16 | 16 | 16 |
| Máximo |
| 15 | 15 | 15 | 22.4 | 22.4 | 22.4 | 22.4 | 22.4 |
| Mínimo |
| 7.5 | 7.5 | 7.5 | 12.8 | 12.8 | 12.8 | 12.8 | 12.8 |
| s | Escribe un | Máximo | 30 | 34 | 34 | 38 | 41 | 41 | 46 | 46 |
| Mínimo | 29.16 | 33 | 33 | 37 | 40 | 40 | 45 | 45 |
| Tipos B y C | Máximo | 27 | 30 | 30 | 34 | 38 | 38 | 41 | 41 |
| Mínimo | 26.79 | 29.79 | 29.79 | 33.75 | 37.75 | 37.75 | 40.75 | 40.75 |
Material
| 304 composición química (%) |
| Calificación | C≤ | Mn≤ | Si≤ | S≤ | P≤ | Cr | NI | N≤ |
| 0.08 | 2 | 0.75 | 0.03 | 0.045 | 18.0-20.0 | 8.0-10.5 | 0.1 |
| 304 Propiedad mecánica |
| σb≥ | σ0.2≥ | Δ5 (%) ≥ | Dureza (HB) (KGF/MM2)] |
| 520 (MPA) | 205 (MPA) | 40% | ≤187 hrb≤90 hv ≤200 |
| 316 composición química (%) |
| Calificación | C≤ | Mn≤ | Si≤ | S≤ | P≤ | Cr | NI | Cu | mes | N |
| 0.017 | 0.98 | 0.25 | 0.0016 | 0.0414 | 16.23 | 10.08 | 0.32 | 2.06 | 0.037 |
| 316 Propiedad mecánica |
| σb≥ | σ0.2≥ | Δ5 (%) ≥ | Dureza (HB) (KGF/MM2)] |
| 520 (MPA) | 205 (MPA) | 40% | ≤187 hrb≤90 hv ≤200 |
