ISO 4162
Goshen
GSFB003

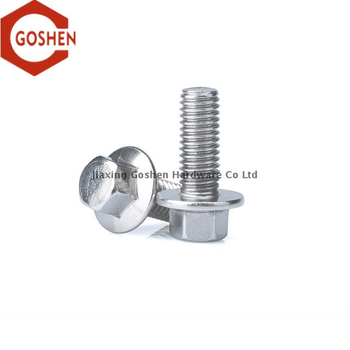

Los pernos de brida se pueden identificar por el reborde o los dientes que rodean el cabeza. Una varilla roscada (cuerpo cilíndrico con roscas externas) para ser utilizada con una tuerca para apretar conecta los dos orificios pasantes. Los actos de los dientes como medio para distribuir la carga de sujeción del perno a través del superficie de fijación.
hilo | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | |
re | ||||||||
PAG | Tono | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
segundo | L≤125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 |
125 / | / | 28 | 32 | 36 | 40 | 44 | | |
L> 200 | / | / | / | / | / | / | 57 | |
corriente continua | Max | 11.4 | 13.6 | 17 | 20.8 | 24.7 | 28.6 | 32.8 |
k | Max | 5.6 | 6.8 | 8.5 | 9.7 | 11.9 | 12.9 | 15.1 |
s | Max | 7 | 8 | 10 | 13 | 15 | 18 | 21 |
Min. | 6.64 | 7.64 | 9.64 | 12.57 | 14.57 | 17.57 | 20.16 | |
ds | Max | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
Min. | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 |
Los pernos de brida se pueden identificar por el reborde o los dientes que rodean el cabeza. Una varilla roscada (cuerpo cilíndrico con roscas externas) para ser utilizada con una tuerca para apretar conecta los dos orificios pasantes. Los actos de los dientes como medio para distribuir la carga de sujeción del perno a través del superficie de fijación.
hilo | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | |
re | ||||||||
PAG | Tono | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 |
segundo | L≤125 | 16 | 18 | 22 | 26 | 30 | 34 | 38 |
125 / | / | 28 | 32 | 36 | 40 | 44 | | |
L> 200 | / | / | / | / | / | / | 57 | |
corriente continua | Max | 11.4 | 13.6 | 17 | 20.8 | 24.7 | 28.6 | 32.8 |
k | Max | 5.6 | 6.8 | 8.5 | 9.7 | 11.9 | 12.9 | 15.1 |
s | Max | 7 | 8 | 10 | 13 | 15 | 18 | 21 |
Min. | 6.64 | 7.64 | 9.64 | 12.57 | 14.57 | 17.57 | 20.16 | |
ds | Max | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
Min. | 4.82 | 5.82 | 7.78 | 9.78 | 11.73 | 13.73 | 15.73 |
