SS316 DIN125 Arandela llana

Material: latón Estándar: DIN125 Tamaño: M3-M64 Tenemos muchos tamaños DIN127 Washer Spring en stock, espere su consulta.

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

Modelo:
DIN125
Marca del producto:
Goshen

Descripción del Producto

Arandela

La arandela lisa DIN125 se usa principalmente cuando los pernos o tornillos están conectados a otras piezas de trabajo (o tuercas) para proporcionar un cierto efecto anti-loosening.

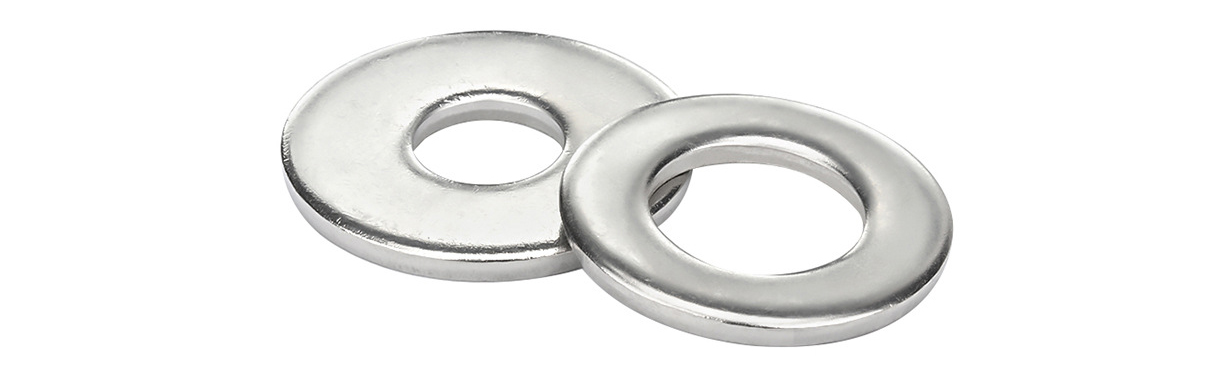

未标题 -3

Especificación

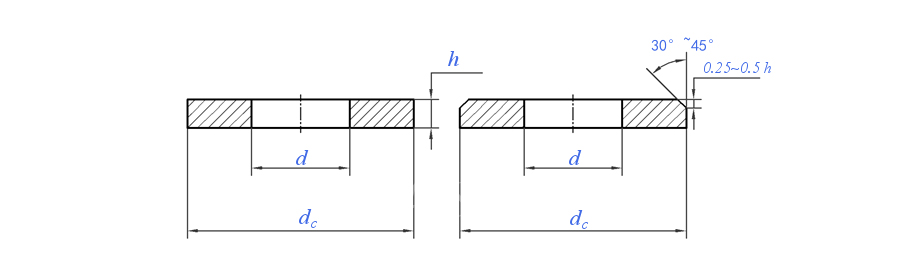

未标题 -1

Especificación		Φ1.7	Φ1.8	Φ2.2	Φ2.5	Φ2.7	Φ2.8	Φ3.2	Φ3.7	Φ4.3	Φ5.3	Φ6.4	Φ7.4	Φ8.4	Φ10.5	Φ13	Φ15
M	Especificación del perno correspondiente	M1.6	M1.7	M2	M2.3	M2.5	M2.6	M3	M3.5	M4	M5	M6	M7	M8	M10	M12	M14
d	Min = nominal	1.7	1.8	2.2	2.5	2.7	2.8	3.2	3.7	4.3	5.3	6.4	7.4	8.4	10.5	13	15
d	Máximo	1.84	1.94	2.34	2.64	2.84	2.94	3.38	3.88	4.48	5.48	6.62	7.62	8.62	10.77	13.27	15.27
corriente continua	Máx = nominal	4	4.5	5	6	6	7	7	8	9	10	12	14	16	20	24	28
corriente continua	Mínimo	3.7	4.2	4.7	5.7	5.7	6.64	6.64	7.64	8.64	9.64	11.57	13.57	15.57	19.48	23.48	27.48
h	Nominal	0.3	0.3	0.3	0.5	0.5	0.5	0.5	0.5	0.8	1	1.6	1.6	1.6	2	2.5	2.5
	Máximo	0.35	0.35	0.35	0.55	0.55	0.55	0.55	0.55	0.9	1.1	1.8	1.8	1.8	2.2	2.7	2.7
	Mínimo	0.25	0.25	0.25	0.45	0.45	0.45	0.45	0.45	0.7	0.9	1.4	1.4	1.4	1.8	2.3	2.3
Mil piezas de peso (acero) ≈kg		0.024	0.031	0.037	0.092	0.088	0.127	0.119	0.155	0.308	0.443	1.02	1.39	1.83	3.57	6.27	8.62

Especificación		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	Especificación del perno correspondiente	M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
d	Min = nominal	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	Máximo	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
corriente continua	Máx = nominal	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
corriente continua	Mínimo	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.8	58.8	64.8	64.8	70.8	70.8	70.8
h	Nominal	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	Máximo	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	Mínimo	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
Mil piezas de peso (acero) ≈kg		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Especificación		Φ17	Φ19	Φ21	Φ23	Φ25	Φ27	Φ28	Φ29	Φ31	Φ33	Φ34	Φ36	Φ37	Φ39	Φ40	Φ41
M	Especificación del perno correspondiente	M16	M18	M20	M22	M24	M26	M27	M28	M30	M32	M33	M35	M36	M38	M39	M40
d	Min = nominal	17	19	21	23	25	27	28	29	31	33	34	36	37	39	40	41
d	Máximo	17.27	19.33	21.33	23.33	25.33	27.33	28.33	29.33	31.39	33.62	34.62	36.62	37.62	39.62	40.62	41.62
corriente continua	Máx = nominal	30	34	37	39	44	50	50	50	56	60	60	66	66	72	72	72
corriente continua	Mínimo	29.48	33.38	36.38	38.38	43.38	49.38	49.38	49.38	55.26	58.8	58.8	64.8	64.8	70.8	70.8	70.8
h	Nominal	3	3	3	3	4	4	4	4	4	5	5	5	5	6	6	6
	Máximo	3.3	3.3	3.3	3.3	4.3	4.3	4.3	4.3	4.3	5.6	5.6	5.6	5.6	6.6	6.6	6.6
	Mínimo	2.7	2.7	2.7	2.7	3.7	3.7	3.7	3.7	3.7	4.4	4.4	4.4	4.4	5.4	5.4	5.4
Mil piezas de peso (acero) ≈kg		11.3	14.7	17.2	18.3	32.3	43.7	42.3	40.9	53.6	77.4	75.3	94.3	92.1	136	133	130

Especificación		Φ43	Φ46	Φ50	Φ52	Φ54	Φ57	Φ58	Φ60	Φ62	Φ66	Φ70	Φ74	Φ78	Φ82	Φ87	Φ93
M	Especificación del perno correspondiente	M42	Φ46	M48	M50	M52	M55	M56	M58	M60	M64	M68	M72	M76	M80	M85	M90
d	Min = nominal	43	46	50	52	54	57	58	60	62	66	70	74	78	82	87	93
d	Máximo	43.62	46.62	50.62	52.74	54.74	57.74	58.74	60.74	62.74	66.74	70.74	74.74	78.74	82.87	87.87	93.87
corriente continua	Máx = nominal	78	85	92	92	98	105	105	110	110	115	120	125	135	140	145	160
corriente continua	Mínimo	76.8	83.6	90.6	90.6	96.6	103.6	103.6	108.6	108.6	113.6	118.6	123.4	133.4	138.4	143.4	158.4
h	Nominal	7	7	8	8	8	9	9	9	9	9	10	10	10	12	12	12
	Máximo	8	8	9	9	9	10	10	10	10	10	11	11	11	13.2	13.2	13.2
	Mínimo	6	6	7	7	7	8	8	8	8	8	9	9	9	10.8	10.8	10.8
Mil piezas de peso (acero) ≈kg		183	220	294	284	330	431	425	472	458	492	586	626	749	953	996	1250

Especificación		Φ98	Φ104	Φ109	Φ114	Φ119	Φ124	Φ129	Φ134	Φ139	Φ144	Φ149	Φ155	Φ165
M	Especificación del perno correspondiente	M95	M100	M105	M110	M115	M120	M125	M130	M135	M140	M145	M150	M160
d	Min = nominal	98	104	109	114	119	124	129	134	139	144	149	155	165
d	Máximo	98.87	104.87	109.87	114.87	119.87	125	130	135	140	145	150	156	166
corriente continua	Máx = nominal	165	175	180	185	200	210	220	220	230	240	250	250	250
corriente continua	Mínimo	163.4	173.4	178.4	183.15	198.15*	208.15	218.15	218.15	228.15	238.15	248.15	248.15	248.15
h	Nominal	12	14	14	14	14	16	16	16	16	18	18	18	18
	Máximo	13.2	15.2	15.2	15.2	15.2	17.2	17.2	17.2	17.2	19.2	19.2	19.2	19.2
	Mínimo	10.8	12.8	12.8	12.8	12.8	14.8	14.8	14.8	14.8	16.8	16.8	16.8	16.8
Mil piezas de peso (acero) ≈kg		1300	1710	1770	1830	2230	2830	3130	3000	3310	4090	4470	4270	3910

Material

304 composición química (%)
Calificación	C≤	Mn≤	Si≤	S≤	P≤	Cr	NI	N≤
	0.08	2	0.75	0.03	0.045	18.0-20.0	8.0-10.5	0.1

304 Propiedad mecánica
σb≥	σ0.2≥	Δ5 (%) ≥	Dureza (HB) (KGF/MM2)]
520 (MPA)	205 (MPA)	40%	≤187 hrb≤90 hv ≤200

316 composición química (%)
Calificación	C≤	Mn≤	Si≤	S≤	P≤	Cr	NI	Cu	mes	N
	0.017	0.98	0.25	0.0016	0.0414	16.23	10.08	0.32	2.06	0.037

316 Propiedad mecánica
σb≥	σ0.2≥	Δ5 (%) ≥	Dureza (HB) (KGF/MM2)]
520 (MPA)	205 (MPA)	40%	≤187 hrb≤90 hv ≤200

Acero inoxidable 304 316 DIN125 Arandela lisa Arandela lisa DIN125 de acero inoxidable Arandela lisa de acero inoxidable Arandela de acero inoxidable Arandela Lavadora DIN125 LLAVA PLENA SS 316 DIN125 Arandela llaz SS304 DIN125 Arandela llana
