SS316 SS304 DIN125 Arandela llana

Estado de Disponibilidad:
Cantidad:
  • DIN125

  • Goshen

Arandela

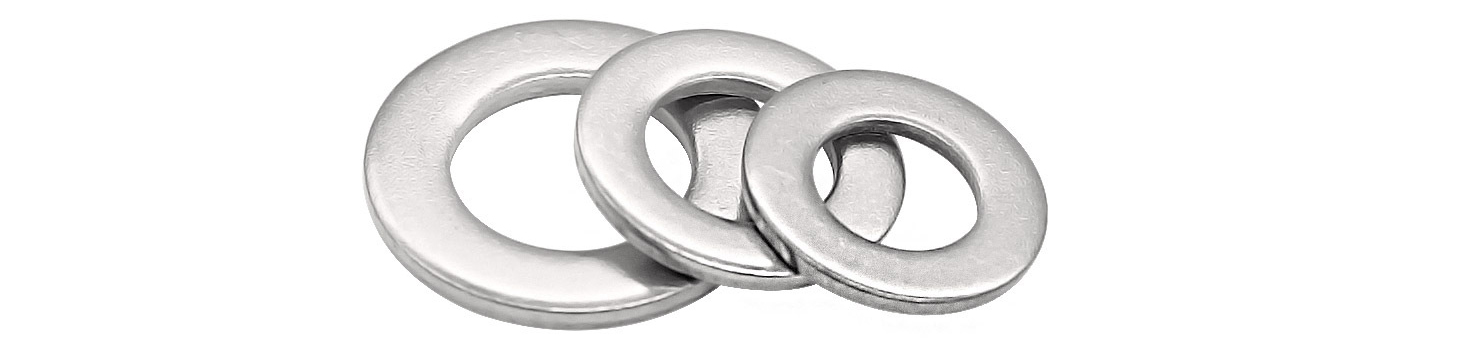

未 标题 -5

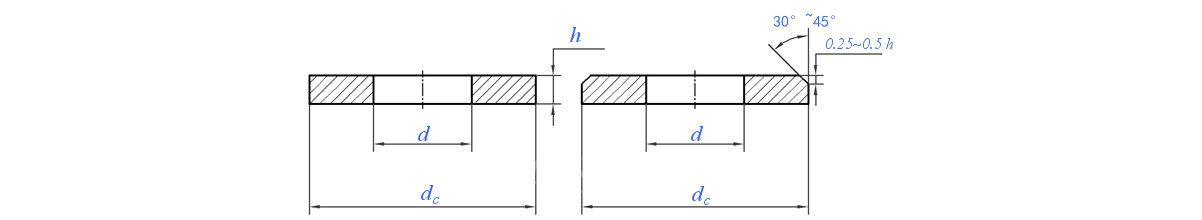

未 标题 -4

Especificación Φ1.7 Φ1.8 Φ2.2 Φ2.5 Φ2.7 Φ2.8 Φ3.2 Φ3.7 Φ4.3 Φ5.3 Φ6.4 Φ7.4 Φ8.4 Φ10.5 Φ13 Φ15
M Especificación del perno correspondiente M1.6 M1.7 M2 M2.3 M2.5 M2.6 M3 M3.5 M4 M5 M6 M7 M8 M10 M12 M14
d Min = nominal 1.7 1.8 2.2 2.5 2.7 2.8 3.2 3.7 4.3 5.3 6.4 7.4 8.4 10.5 13 15
Máximo 1.84 1.94 2.34 2.64 2.84 2.94 3.38 3.88 4.48 5.48 6.62 7.62 8.62 10.77 13.27 15.27
corriente continua Máx = nominal 4 4.5 5 6 6 7 7 8 9 10 12 14 16 20 24 28
Mínimo 3.7 4.2 4.7 5.7 5.7 6.64 6.64 7.64 8.64 9.64 11.57 13.57 15.57 19.48 23.48 27.48
h Nominal 0.3 0.3 0.3 0.5 0.5 0.5 0.5 0.5 0.8 1 1.6 1.6 1.6 2 2.5 2.5
Máximo 0.35 0.35 0.35 0.55 0.55 0.55 0.55 0.55 0.9 1.1 1.8 1.8 1.8 2.2 2.7 2.7
Mínimo 0.25 0.25 0.25 0.45 0.45 0.45 0.45 0.45 0.7 0.9 1.4 1.4 1.4 1.8 2.3 2.3
Mil piezas de peso (acero) ≈kg 0.024 0.031 0.037 0.092 0.088 0.127 0.119 0.155 0.308 0.443 1.02 1.39 1.83 3.57 6.27 8.62
Especificación Φ17 Φ19 Φ21 Φ23 Φ25 Φ27 Φ28 Φ29 Φ31 Φ33 Φ34 Φ36 Φ37 Φ39 Φ40 Φ41
M Especificación del perno correspondiente M16 M18 M20 M22 M24 M26 M27 M28 M30 M32 M33 M35 M36 M38 M39 M40
d Min = nominal 17 19 21 23 25 27 28 29 31 33 34 36 37 39 40 41
Máximo 17.27 19.33 21.33 23.33 25.33 27.33 28.33 29.33 31.39 33.62 34.62 36.62 37.62 39.62 40.62 41.62
corriente continua Máx = nominal 30 34 37 39 44 50 50 50 56 60 60 66 66 72 72 72
Mínimo 29.48 33.38 36.38 38.38 43.38 49.38 49.38 49.38 55.26 58.8 58.8 64.8 64.8 70.8 70.8 70.8
h Nominal 3 3 3 3 4 4 4 4 4 5 5 5 5 6 6 6
Máximo 3.3 3.3 3.3 3.3 4.3 4.3 4.3 4.3 4.3 5.6 5.6 5.6 5.6 6.6 6.6 6.6
Mínimo 2.7 2.7 2.7 2.7 3.7 3.7 3.7 3.7 3.7 4.4 4.4 4.4 4.4 5.4 5.4 5.4
Mil piezas de peso (acero) ≈kg 11.3 14.7 17.2 18.3 32.3 43.7 42.3 40.9 53.6 77.4 75.3 94.3 92.1 136 133 130
Especificación Φ43 Φ46 Φ50 Φ52 Φ54 Φ57 Φ58 Φ60 Φ62 Φ66 Φ70 Φ74 Φ78 Φ82 Φ87 Φ93
M Especificación del perno correspondiente M42 M45 M48 M50 M52 M55 M56 M58 M60 M64 M68 M72 M76 M80 M85 M90
d Min = nominal 43 46 50 52 54 57 58 60 62 66 70 74 78 82 87 93
Máximo 43.62 46.62 50.62 52.74 54.74 57.74 58.74 60.74 62.74 66.74 70.74 74.74 78.74 82.87 87.87 93.87
corriente continua Máx = nominal 78 85 92 92 98 105 105 110 110 115 120 125 135 140 145 160
Mínimo 76.8 83.6 90.6 90.6 96.6 103.6 103.6 108.6 108.6 113.6 118.6 123.4 133.4 138.4 143.4 158.4
h Nominal 7 7 8 8 8 9 9 9 9 9 10 10 10 12 12 12
Máximo 8 8 9 9 9 10 10 10 10 10 11 11 11 13.2 13.2 13.2
Mínimo 6 6 7 7 7 8 8 8 8 8 9 9 9 10.8 10.8 10.8
Mil piezas de peso (acero) ≈kg 183 220 294 284 330 431 425 472 458 492 586 626 749 953 996 1250
Especificación Φ98 Φ104 Φ109 Φ114 Φ119 Φ124 Φ129 Φ134 Φ139 Φ144 Φ149 Φ155 Φ165
M Especificación del perno correspondiente M95 M100 M105 M110 M115 M120 M125 M130 M135 M140 M145 M150 M160
d Min = nominal 98 104 109 114 119 124 129 134 139 144 149 155 165
Máximo 98.87 104.87 109.87 114.87 119.87 125 130 135 140 145 150 156 166
corriente continua Máx = nominal 165 175 180 185 200 210 220 220 230 240 250 250 250
Mínimo 163.4 173.4 178.4 183.15 198.15* 208.15 218.15 218.15 228.15 238.15 248.15 248.15 248.15
h Nominal 12 14 14 14 14 16 16 16 16 18 18 18 18
Máximo 13.2 15.2 15.2 15.2 15.2 17.2 17.2 17.2 17.2 19.2 19.2 19.2 19.2
Mínimo 10.8 12.8 12.8 12.8 12.8 14.8 14.8 14.8 14.8 16.8 16.8 16.8 16.8
Mil piezas de peso (acero) ≈kg 1300 1710 1770 1830 2230 2830 3130 3000 3310 4090 4470 4270 3910



Material


304 composición química (%)
Calificación C≤ Mn≤ Si≤ S≤ P≤ Cr NI N≤

0.08 2 0.75 0.03 0.045 18.0-20.0 8.0-10.5 0.1
304 Propiedad mecánica
σb≥ σ0.2≥ Δ5 (%) ≥ Dureza (HB) (KGF/MM2)]
520 (MPA) 205 (MPA) 40% ≤187 hrb≤90 hv ≤200
316 composición química (%)
Calificación C≤ Mn≤ Si≤ S≤ P≤ Cr NI Cu mes N

0.017 0.98 0.25 0.0016 0.0414 16.23 10.08 0.32 2.06 0.037
316 Propiedad mecánica
σb≥ σ0.2≥ Δ5 (%) ≥ Dureza (HB) (KGF/MM2)]
520 (MPA) 205 (MPA) 40% ≤187 hrb≤90 hv ≤200
