Anillos de retención de acero inoxidable DIN471 para ejes

Estado de Disponibilidad:
Cantidad:
  • DIN471

  • Goshen

Anillos de retención de acero inoxidable DIN471 para ejes

Una lavadora plana con un diámetro exterior particularmente grande en proporción a su agujero central. Estos se usan comúnmente para extender la carga en chapa delgada, y llevan el nombre de su uso en los defensas del automóvil.

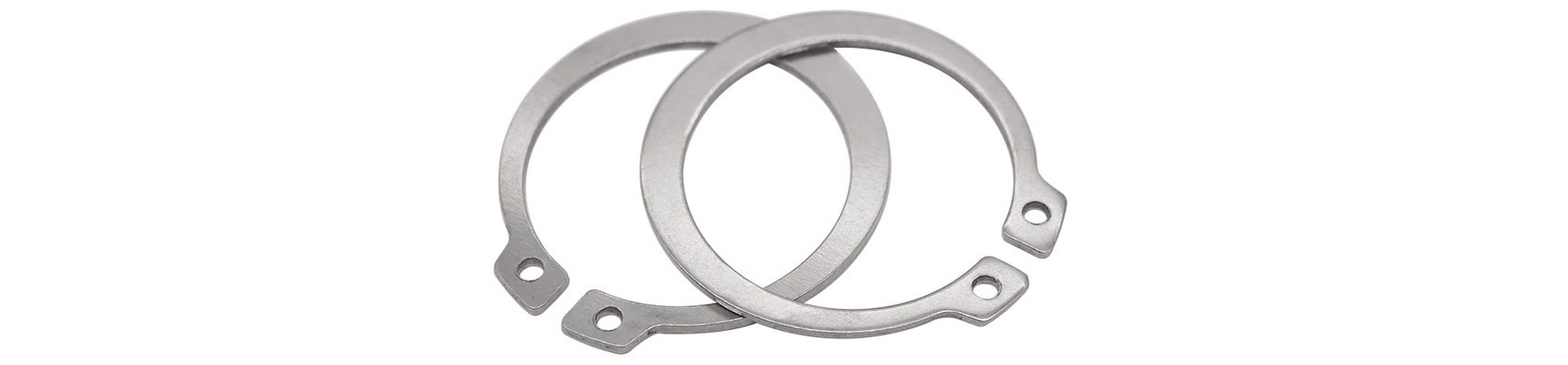

未 标题 -4


Especificación

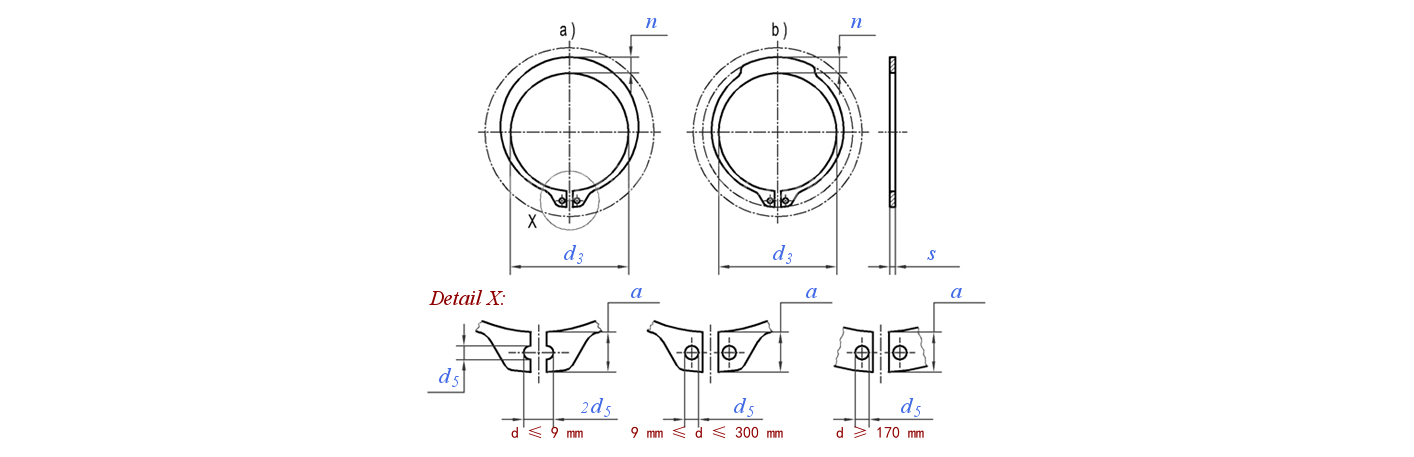

未 标题 -3

Diámetro nominal 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
s Máximo
0.4 0.4 0.6 0.7 0.8 0.8 1 1 1 1 1 1 1 1 1
Mínimo
0.35 0.35 0.55 0.65 0.75 0.75 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94 0.94
D3 Máximo
2.74 3.74 4.74 5.64 6.56 7.46 8.46 9.4 10.3 11.1 12 13 13.9 14.8 15.8
Mínimo
2.55 3.55 4.55 5.45 6.32 7.22 8.22 8.94 9.84 10.64 11.54 12.54 13.44 14.34 15.34
d5 Mínimo
1 1 1 1.2 1.2 1.2 1.2 1.5 1.5 1.7 1.7 1.7 1.7 1.7 1.7
a Máximo
1.9 2.2 2.5 2.7 3.1 3.2 3.3 3.3 3.3 3.3 3.4 3.5 3.6 3.7 3.8
n
0.8 0.9 1.1 1.3 1.4 1.5 1.7 1.8 1.8 1.8 2 2.1 2.2 2.2 2.3
Mil piezas de peso (acero) ≈kg 0.017 0.022 0.066 0.084 0.121 0.158 0.3 0.34 0.41 0.5 0.53 0.64 0.67 0.7 0.82
Diámetro nominal 18 19 20 21 22 24 25 26 28 29 30 32 34 35 36
s Máximo
1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.5 1.5 1.5 1.5 1.5 1.5 1.75
Mínimo
1.14 1.14 1.14 1.14 1.14 1.14 1.14 1.14 1.44 1.44 1.44 1.44 1.44 1.44 1.69
D3 Máximo
16.6 17.6 18.63 19.63 20.63 22.41 23.41 24.41 26.11 27.11 28.11 29.81 31.75 32.45 33.45
Mínimo
16.14 17.14 18.08 19.08 20.08 21.78 22.78 23.78 25.48 26.48 27.48 29.18 31 31.7 32.7
d5 Mínimo
2 2 2 2 2 2 2 2 2 2 2 2.5 2.5 2.5 2.5
a Máximo
3.9 3.9 4 4.1 4.2 4.4 4.4 4.5 4.7 4.8 5 5.2 5.4 5.6 5.6
n
2.4 2.5 2.6 2.7 2.8 3 3 3.1 3.2 3.4 3.5 3.6 3.8 3.9 4
Mil piezas de peso (acero) ≈kg 1.11 1.22 1.3 1.42 1.5 1.77 1.9 1.96 2.92 3.2 3.31 3.54 3.8 4 5
Diámetro nominal 38 40 42 45 48 50 52 55 56 58 60 62 63 65 68
s Máximo
1.75 1.75 1.75 1.75 1.75 2 2 2 2 2 2 2 2 2.5 2.5
Mínimo
1.69 1.69 1.69 1.69 1.69 1.93 1.93 1.93 1.93 1.93 1.93 1.93 1.93 2.43 2.43
D3 Máximo
35.45 36.89 38.89 41.89 44.89 46.19 48.19 51.26 52.26 54.26 56.26 58.26 59.26 61.26 63.96
Mínimo
34.7 35.6 37.6 40.6 43.6 44.9 46.9 49.7 50.7 52.7 54.7 56.7 57.7 59.7 62.4
d5 Mínimo
2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 3 3
a Máximo
5.8 6 6.5 6.7 6.9 6.9 7 7.2 7.3 7.3 7.4 7.5 7.6 7.8 8
n
4.2 4.4 4.5 4.7 5 5.1 5.2 5.4 5.5 5.6 5.8 6 6.2 6.3 6.5
Mil piezas de peso (acero) ≈kg 5.62 6.03 6.5 7.5 7.9 10.2 11.1 11.4 11.8 12.6 12.9 14.3 15.9 18.2 21.8
Diámetro nominal 70 72 75 78 80 82 85 88 90 95 100 105 110 115 120
s Máximo
2.5 2.5 2.5 2.5 2.5 2.5 3 3 3 3 3 4 4 4 4
Mínimo
2.43 2.43 2.43 2.43 2.43 2.43 2.92 2.92 2.92 2.92 2.92 3.9 3.9 3.9 3.9
D3 Máximo
65.96 67.96 70.96 73.96 74.96 76.96 79.96 83.04 85.04 90.04 95.04 98.54 103.54 108.54 113.54
Mínimo
64.4 66.4 69.4 72.4 73.4 75.4 78.4 81.2 83.2 88.2 93.2 96.7 101.7 106.7 111.7
d5 Mínimo
3 3 3 3 3 3 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5 3.5
a Máximo
8.1 8.2 8.4 8.6 8.6 8.7 8.7 8.8 8.8 9.4 9.6 9.9 10.1 10.6 11
n
6.6 6.8 7 7.3 7.4 7.6 7.8 8 8.2 8.6 9 9.3 9.6 9.8 10.2
Mil piezas de peso (acero) ≈kg 22 22.5 24.6 26.2 27.3 31.2 36.4 41.2 44.5 49 53.7 80 82 84 86
Diámetro nominal 125 130 135 140 145 150 155 160 165 170 175 180 185 190 195
s Máximo
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
Mínimo
3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9 3.9
D3 Máximo
118.54 123.63 128.63 133.63 138.63 142.63 146.63 151.63 156.13 161.13 166.13 171.03 176.13 181.22 186.22
Mínimo
116.7 121.5 126.5 131.5 136.5 140.5 144.5 149.5 154 159 164 168.9 174 178.8 183.8
d5 Mínimo
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
a Máximo
11.4 11.6 11.8 12 12.2 13 13 13.3 13.5 13.5 13.5 14.2 14.2 14.2 14.2
n
10.4 10.7 11 11.2 11.5 11.8 12 12.2 12.5 12.9 12.9 13.5 13.5 14 14
Mil piezas de peso (acero) ≈kg 90 100 104 110 115 120 135 150 160 170 180 190 200 210 220
Diámetro nominal 200 210 220 230 240 250 260 270 280 290 300
d










s Máximo
4 5 5 5 5 5 5 5 5 5 5
Mínimo
3.9 4.88 4.88 4.88 4.88 4.88 4.88 4.88 4.88 4.88 4.88
D3 Máximo
191.22 198.72 208.72 218.72 228.72 238.72 245.72 255.81 265.81 275.81 285.81
Mínimo
188.8 196.3 206.3 216.3 226.3 236.3 243.3 253 263 273 283
d5 Mínimo
4 4 4 4 4 4 5 5 5 5 5
a Máximo
14.2 14.2 14.2 14.2 14.2 14.2 16.2 16.2 16.2 16.2 16.2
n
14 14 14 14 14 14 16 16 16 16 16
Mil piezas de peso (acero) ≈kg 230 248 265 290 310 335 355 375 398 418 440



Material


304 composición química (%)
Calificación C≤ Mn≤ Si≤ S≤ P≤ Cr NI N≤

0.08 2 0.75 0.03 0.045 18.0-20.0 8.0-10.5 0.1
304 Propiedad mecánica
σb≥ σ0.2≥ Δ5 (%) ≥ Dureza (HB) (KGF/MM2)]
520 (MPA) 205 (MPA) 40% ≤187 hrb≤90 hv ≤200
316 composición química (%)
Calificación C≤ Mn≤ Si≤ S≤ P≤ Cr NI Cu mes N

0.017 0.98 0.25 0.0016 0.0414 16.23 10.08 0.32 2.06 0.037
316 Propiedad mecánica
σb≥ σ0.2≥ Δ5 (%) ≥ Dureza (HB) (KGF/MM2)]
520 (MPA) 205 (MPA) 40% ≤187 hrb≤90 hv ≤200
