Conocimiento del ensamblaje de conexión de subprocesos

La conexión roscada es una conexión fija desmontable ampliamente utilizada, tiene las ventajas de estructura simple, conexión confiable, ensamblaje y desmontaje convenientes, ampliamente utilizado en equipos mecánicos.

Un conjunto de pernos dobles

1. Para evitar que el perno se pegue cuando se atornilla, y facilite el desmontaje y la instalación repetida, el perno de doble cabeza se puede recubrir con aceite lubricante.

2. El eje del doble perno debe ser perpendicular a la superficie del cuerpo. Al instalar con una verificación cuadrada, si el eje y la superficie del cuerpo tienen una pequeña cantidad de inclinación, orificio roscado de corrección de grifos disponible o con la instalación de la corrección de pernos de doble cabeza; Si la inclinación es grande, no forje la corrección, para evitar que la fiabilidad de la conexión del perno se dañe.

3. Asegúrese de que la conexión entre el perno y el cuerpo sea lo suficientemente apretado.

4. Varios métodos comunes de atornillar en el perno de doble cabeza:

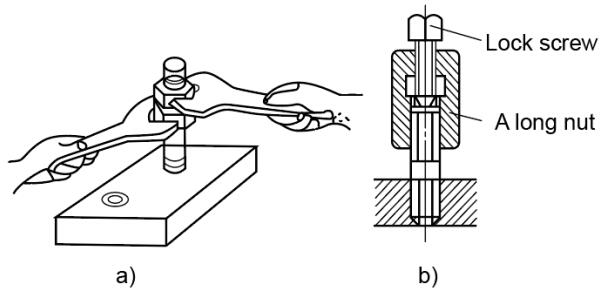

① Atornillar con dos tuercas. Bloquee las dos tuercas entre sí en el doble perno como se muestra en la Fig. 2a), luego tire de la tuerca superior para atornillar el doble perseguidor en el orificio del tornillo.

②Atornillar con una tuerca larga. Como se muestra en la Fig. 2b), el tornillo de arriba se usa para evitar la rotación relativa entre la tuerca larga y el doble perno. Luego, al tirar de la tuerca larga, el doble perseguimiento se puede atornillar. Afloje el tornillo de parada para quitar la tuerca larga.

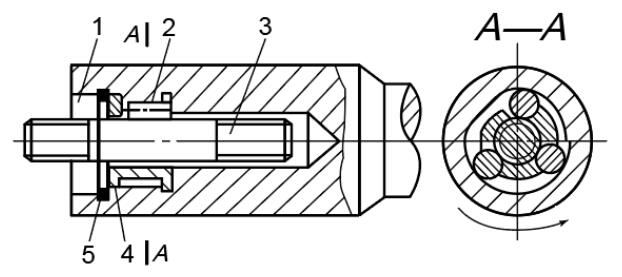

③ Atornille con herramientas especiales. La imagen muestra una herramienta especial para la inserción de postes de doble cabeza. Los tres rodillos se colocan en la cavidad específica, y las posiciones circunferenciales y axiales están determinadas por la manga de límite 4. La manga de límite está fijada por el anillo de retención de la ranura, y la liberación y el sujeción del rodillo están controlados por la curva de cavidad interna de la herramienta. El rodillo debe sujetarse en la parte de la varilla desnuda del perno, y luego el perno doble se puede atornillar en el perno girando hacia la dirección de la flecha como se muestra en la Figura 3. De lo contrario, el perno puede aflojarse. La herramienta para quitar los pernos debe tener un surco en la dirección opuesta a la curva de la herramienta de tornillo.
