Aparato experimental para la atenuación de la fuerza axial de los pernos

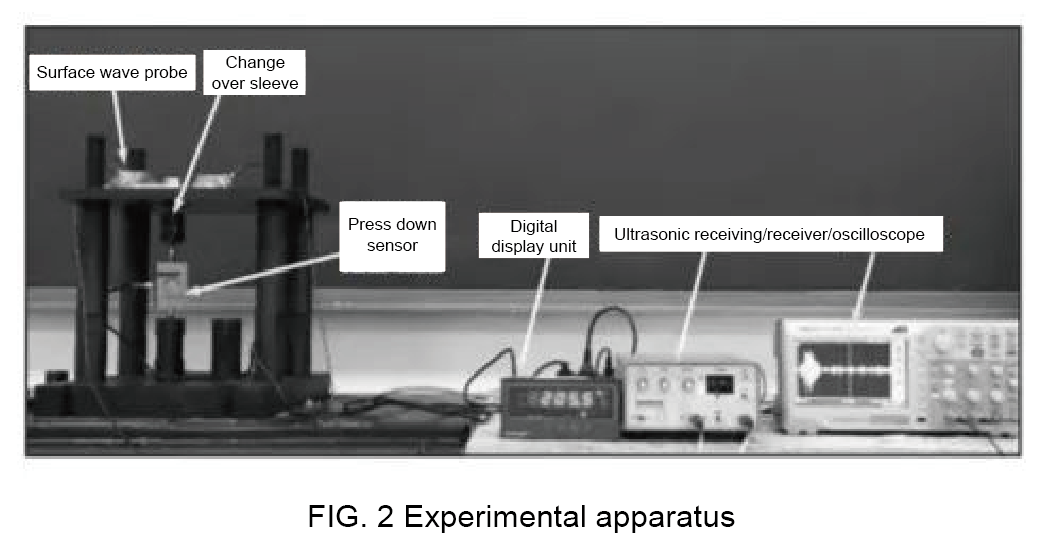

En esta sección, se establece un sistema de detección de fuerza axial de perno basado en ondas de superficie ultrasónica. La energía de señal transmitida de las ondas de la superficie se puede usar para detectar la fuerza axial del perno, y la atenuación de la fuerza axial del perno se puede monitorear en línea utilizando el método de disipación de energía de onda superficial. M20X60 6.8 Los pernos de acero inoxidable 304 de nivel se usaron como objetos de prueba para el dispositivo experimental construido, que se instaló en el banco de prueba de acuerdo con los requisitos del proceso relevantes, como se muestra en la Figura 2.

El banco de prueba puede simular el proceso de apriete de pernos. El extremo inferior del sensor de presión de tensión se fija en la placa inferior a través del doble perno, y el perno de M20 está conectado con el extremo superior del sensor de presión de tensión con la interfaz de M12 a través de la manga de conversión. La dirección interna de la manga de conversión es una rotación positiva, y el sensor de perno y tensión se puede sacar al centro de la manga de conversión al mismo tiempo girando la manga de conversión en sentido antihorario. El medidor de deformación en el sensor de presión de tensión se impulsa a cambiar, a fin de aplicar la tensión axial al perno. El valor medido de la tensión axial se puede mostrar en tiempo real en el controlador de visualización de valor de fuerza YBB-AH.

Aquí, el generador de pulso ultrasónico/receptor 5072PR fabricado por Olympus se usa para excitar y recibir señales de onda de superficie ultrasónica. La sonda utiliza la sonda de inclinación de la ola de superficie piezocerámica olímpus (el ángulo de inclinación es 70 °) fabricada por Panametrics of America (1MHz). El método de filtrado de paso bajo se usa para eliminar el ruido, y la sonda inclinada de la onda superficial se fija en la placa del perno con cinta transparente para evitar que se deslice. La señal de forma de onda se recibe y se muestra mediante un osciloscopio digital TBS1052B producido por Tek⁃ Tronix con frecuencia de muestreo de 50 MB/sy ganancia de 56dB, y los datos se almacenan por osciloscopio.
