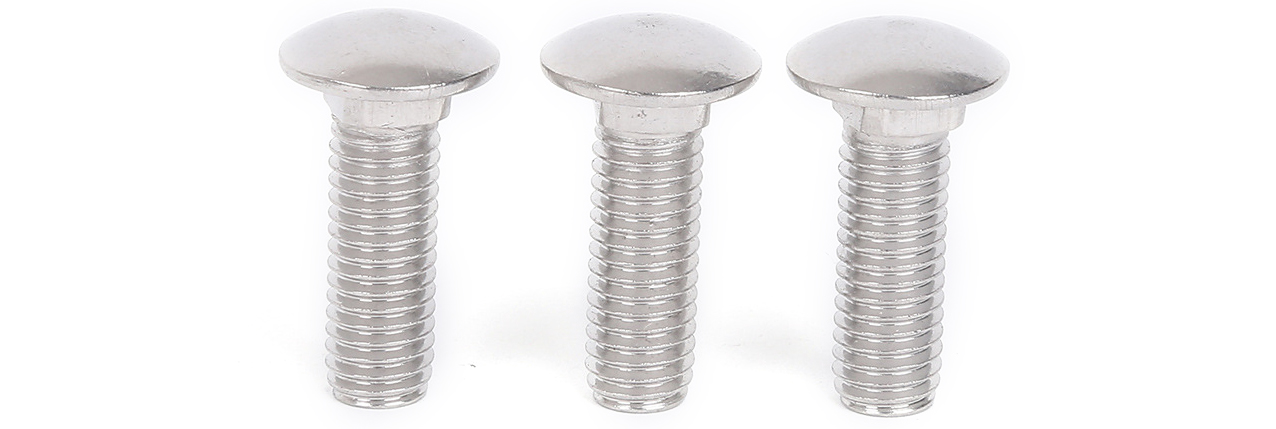

Botón métrico perno de carro
Los pernos de carro de cuello cuadrado de la copa se dividen en pernos de carro de cuello cuadrado semi-circular de taza semicircular (correspondiente a GB/T14 y DIN603) y pequeños pernos de carro de cuello cuadrado de la cabeza semi-circular (correspondiente a GB/T12-85 estándar ). Se requiere que un perno de carro de cuello cuadrado de la cabeza, un tipo de sujetador que consiste en una cabeza y un tornillo (un cilindro con una rosca externa), debe equiparse con una tuerca para sujetar dos partes con agujeros a través de agujeros.
| Calificación | A2-70 |
| Tamaño | M6-M20 |
| Estándar | DIN603 |
| Finalizar | zinc |
| Material | acero carbono |
| Embalaje
| Empaque de exportación estándar o de acuerdo con el requisito del cliente |
| El tiempo de entrega | El producto regular es de aproximadamente 5-20 días, el producto personalizado de acuerdo con el requisito especial |

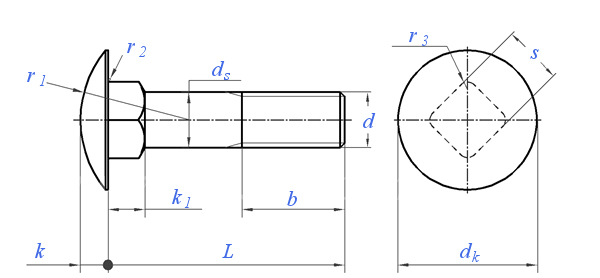

Especificación
| Especificación de hilo | M5 | M6 | M8 | M10 | M12 | M16 | M20 |
| d |
|
|
|
|
|
|
|
| P | Tornillo | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 |
| b | L≤25 | 16 | 18 | 22 | 26 | 30 | 38 | 46 |
| 125 ＜ L≤200 | 22 | 24 | 28 | 32 | 36 | 44 | 52 |
| L ＞ 200 | / | / | 41 | 45 | 49 | 57 | 65 |
| dk | Máximo | 13.55 | 16.55 | 20.65 | 24.65 | 30.65 | 38.8 | 46.8 |
| Mínimo | 12.45 | 15.45 | 19.35 | 23.35 | 29.35 | 37.2 | 45.2 |
| ds | Máximo | 5 | 6 | 8 | 10 | 12 | 16 | 20 |
| Mínimo | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 |
| K1 | Máximo | 4.1 | 4.6 | 5.6 | 6.6 | 8.75 | 12.9 | 15.9 |
| Mínimo | 2.9 | 3.4 | 4.4 | 5.4 | 7.25 | 11.1 | 14.1 |
| k | Máximo | 3.3 | 3.88 | 4.88 | 5.38 | 6.95 | 8.95 | 11.05 |
| Mínimo | 2.7 | 3.12 | 4.12 | 4.62 | 6.05 | 8.05 | 9.95 |
| R1 | ≈ | 10.7 | 12.6 | 16 | 19.2 | 24.1 | 29.3 | 33.9 |
| R2 | Máximo | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 |
| R3 | Máximo | 0.75 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 |
| s | Máximo | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 |
| Mínimo | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 |
Material
| 304 composición química (%) |
| Calificación | C≤ | Mn≤ | Si≤ | S≤ | P≤ | Cr | NI | N≤ |
| 0.08 | 2 | 0.75 | 0.03 | 0.045 | 18.0-20.0 | 8.0-10.5 | 0.1 |
| 304 Propiedad mecánica |
| σb≥ | σ0.2≥ | Δ5 (%) ≥ | Dureza (HB) (KGF/MM2)] |
| 520 (MPA) | 205 (MPA) | 40% | ≤187 hrb≤90 hv ≤200 |
