Metric ISO 15071 Bida de brida de acero inoxidable de acero inoxidable generalmente usados ​​en máquinas

Grado: 304,316
Orden mínimo: 1000pcs
Estado de Disponibilidad:
Cantidad:
  • ISO 15071

  • GS

  • GSHHB004

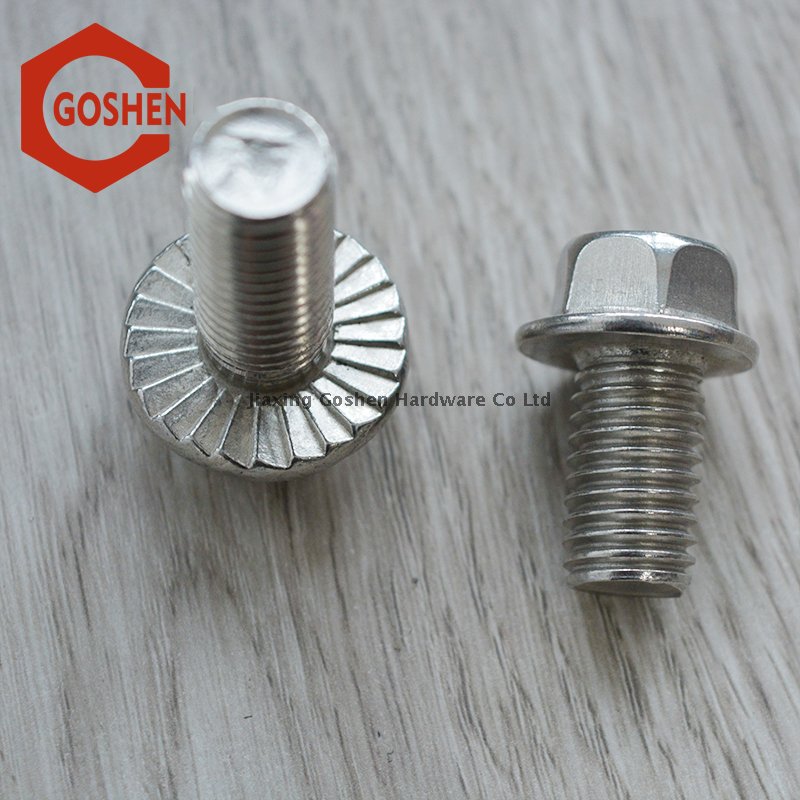

Pernos de brida hexagonal de acero inoxidable

未 标题 -2

Especificación


未 标题 -3


Especificación de hilo M5 M6 M8 M10 M12 (M14) M16
d






P Tornillo
0.8 1 1.25 1.5 1.75 2 2
b Valor de referencia L≤25 16 18 22 26 30 34 38
125 < L≤200 / / 28 32 36 40 44
L > 200 / / / / / / 57
c Mínimo
1 1.1 1.2 1.5 1.8 2.1 2.4
cañón Tipo F Máximo 5.7 6.8 9.2 11.2 13.7 15.7 17.7
Escribe u Máximo 6.2 7.5 10 12.5 15.2 17.7 20.5
corriente continua Máximo
11.4 13.6 17 20.8 24.7 28.6 32.8
ds Máximo
5 6 8 10 12 14 16
Mínimo
4.82 5.82 7.78 9.78 11.73 13.73 15.73
du Máximo
5.5 6.6 8.8 10.8 12.8 14.8 17.2
DW Mínimo
9.4 11.6 14.9 18.7 22.5 26.4 30.6
e Mínimo
7.59 8.71 10.95 14.26 16.5 19.86 23.15
k Máximo
5.6 6.9 8.5 9.7 12.1 12.9 15.2
K1 Mínimo
2.3 2.9 3.8 4.3 5.4 5.6 6.8
f Máximo
1.4 1.6 2.1 2.1 2.1 2.1 3.2
R1 Mínimo
0.2 0.25 0.4 0.4 0.6 0.6 0.6
R2 Máximo
0.3 0.4 0.5 0.6 0.7 0.9 1
R3 Máximo
0.25 0.26 0.36 0.45 0.54 0.63 0.72
Mínimo
0.1 0.11 0.16 0.2 0.24 0.28 0.32
R4 Valor de referencia
4 4.4 5.7 5.7 5.7 5.7 8.8
s Máximo
7 8 10 13 15 18 21
Mínimo
6.78 7.78 9.78 12.73 14.73 17.73 20.67
V Máximo
0.15 0.2 0.25 0.3 0.35 0.45 0.5
Mínimo
0.05 0.05 0.1 0.15 0.15 0.2 0.25



Material


304 composición química (%)
Calificación C≤ Mn≤ Si≤ S≤ P≤ Cr NI N≤

0.08 2 0.75 0.03 0.045 18.0-20.0 8.0-10.5 0.1
304 Propiedad mecánica
σb≥ σ0.2≥ Δ5 (%) ≥ Dureza (HB) (KGF/MM2)]
520 (MPA) 205 (MPA) 40% ≤187 hrb≤90 hv ≤200
316 composición química (%)
Calificación C≤ Mn≤ Si≤ S≤ P≤ Cr NI Cu mes N

0.017 0.98 0.25 0.0016 0.0414 16.23 10.08 0.32 2.06 0.037
316 Propiedad mecánica
σb≥ σ0.2≥ Δ5 (%) ≥ Dureza (HB) (KGF/MM2)]
520 (MPA) 205 (MPA) 40% ≤187 hrb≤90 hv ≤200


DSC_0153_ 看 图 王 .jpg

DSC_0155_ 看 图 王 .jpg

Ensamblaje

Metric ISO 15071 Bida de brida de acero inoxidable de acero inoxidable generalmente usados ​​en máquinas

Tipos de perno DIN933, DIN931, DIN603, DIN6921, perno de semental, bar con rostro, u bolt ect
Tipos de nueces DIN934, DIN6923, DIN315, nuez hexagonal, tuerca de tapa, nuez de brida, tuerca t, nuez cuadrada ect
Material Acero inoxidable (SS201, SS202, SS410, SS304 SS316, A2-70, A4-70, A4-80)
Latón/cobre (H62, H65, H68, etc.)
Calificación A2-70, A4-80
Finalizar Plano
Pasivación, dacroblack, qpq, pulido, mate
Tamaño M3-M100 1/4-4 '
O personalizado
Longitud 8-3000 mm
Plazo de pago T/T, L/C, etc.
Port Llevar a la fuerza
Envasado cartón+paleta
